2dílný plovoucí kulový ventil

LYV® je profesionální výrobce průmyslových ventilů, vyvážející různé ventily do Ameriky, Kanady, jihovýchodní Asie, Ruska a Středního východu atd. S CNC zařízeními a kvalifikovanými pracovníky můžeme vyrobit více než 50 000 ks ventilů ročně. dodavatele, kterému můžete důvěřovat.

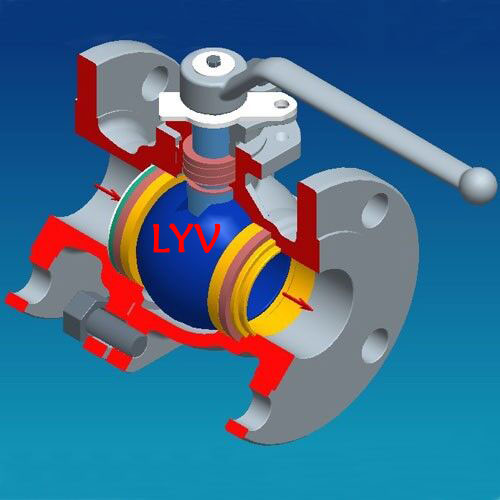

Dvoudílný plovoucí kulový ventil je navržen podle ISO 17292, API 608 & API 6D jako plovoucí kulový typ konstrukce s děleným tělem.

Design & Testing Mezinárodní standard dvoudílného kulového ventilu

Designová norma: BS EN ISO 17292 (BS 5351) / ASME B 16.34 / API 6D

Inspekční a testovací standard: API 598/ API 6D

Požární testovací standard: API 607/API 6FA

Délka příruby k přírubě: ANSI B 16.10 -Krátký vzor/Dlouhý vzor

Koncové připojení: Přírubový konec podle ANSI B 16.5, konce přivařené na tupo, konce přivařené na tupo.

Velikost výrobce a rozsah tlaku:

NPS 1/2â až 10â (pro ANSI Class 150LB)

NPS 1/2â až 8â (pro ANSI Class 300LB)

NPS 1/2â až 4â (pro ANSI Class 600LB)

nebo

DN15 až DN250 (pro PN0,6Mpa, 1,6Mpa, PN2,0Mpa, PN2,5Mpa)

DN15 až DN200 (pro PN4.0Mpa, PN5.0Mpa)

DN15 až DN100 (pro PN6,3Mpa, PN10,0Mpa)

Vrtání potrubí: Plné vrtání (FB)/ Redukované vrtání (RB)

Konstrukční těleso: Koncový vstup

Typ kapoty/krytu: šroubovaná kapota/prodloužená kapota

Typ sedla: Měkký typ/Kovový typ s pevným těsněním

Směrový tok: Jednosměrný/obousměrný

Servisní médium: zemní plyn, ropa, voda, kyslíkový plyn atd

Služba: SOUR, ISO 15156/ NACE MR0175

Vlastnosti: Protipožární provedení

Antistatický design

Představec odolný proti vyfouknutí

Ovládání ventilu: Ruční páka / šneková převodovka / Ovládání pohonem / Pneumatický pohon / Elektrický pohon

MOC (Bill of Material â BOM):

Karoserie a kapota: ASTM A 216 GR. WCB /ASTM A105N (uhlíková ocel)

: ASTM A352 LCB / LCC /ASTM A350 LF2 (nízkoteplotní uhlíková ocel)

: ASTM A 351 GR. CF 8 / CF 8M (SS 304 / SS 316) (nerezová ocel)

:ASTM A 351 GR. CF 3 / CF 3M (SS 304L / SS 316L) (nerezová ocel)

: ASTM A351 Gr. CF8C

: ASTM A890 4A / 5A/ 6A (duplexní nerezová ocel)

Pevná koule: ASTM A105N+ENP/ A105N+TCC

: ASTM A 182 F304 / F316 (SS 304 / SS 316)

: ASTM A 182 F304L / F316L (SS 304L / SS 316L)

: ASTM A 182 F347

: ASTM A182 F51/ F53 /F55

Poznámka: Harseal Metal Seat type Ball Povrchová úprava: ENP, HCR, WC, svařování Ni60/ Ni55

Představec: ASTM A182 F6a

:ASTM A182 F304 / F316 / F304L / F316L

:17/4 PH

: ASTM A182 F51/ F53/ F55

Sedlo koule a těsnění těla: PTFE Virgin / 25% PTFE plněný sklem â GFT / PTFE plněný uhlíkem â CFT

: PEEK / Delrin / Grafoil â Grafitový prsten

Těsnění ucpávky: Panenský PTFE / 25% PTFE plněný sklem â GFT / PTFE plněný uhlíkem â CFT

: Grafoil â Grafitový prsten
