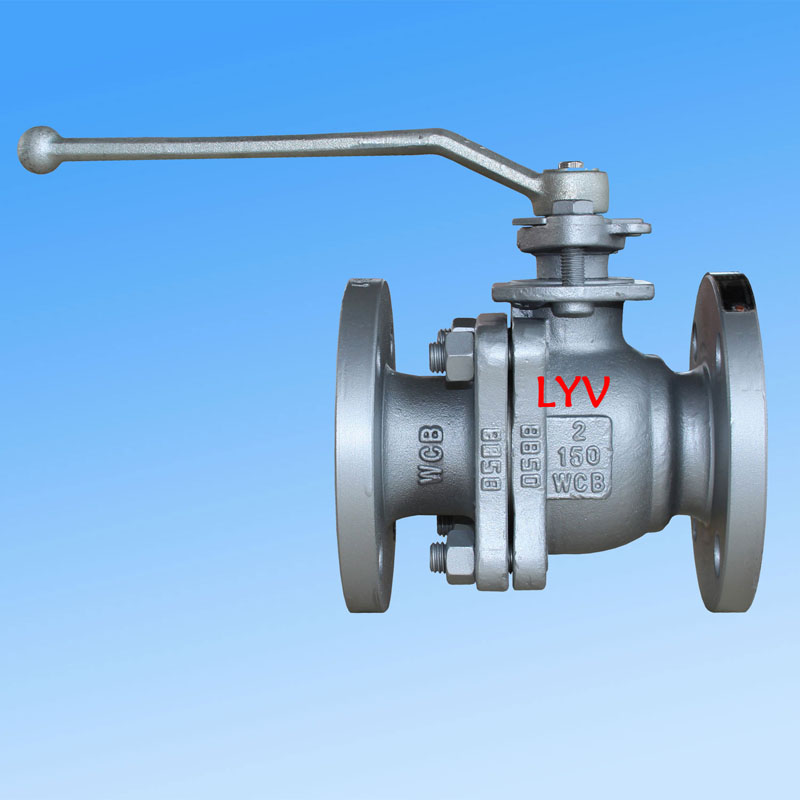

LYV®, profesionální výrobce průmyslových ventilů, představil svůj
2dílný plovoucí kulový ventil, jeden z nejpoužívanějších typů ventilů v průmyslových potrubních systémech. Společnost vyváží ventily na trhy včetně Severní Ameriky, jihovýchodní Asie, Ruska a Středního východu. S CNC obráběcím zařízením a kvalifikovanou pracovní silou má LYV® roční výrobní kapacitu přesahující 50 000 ventilů, což podporuje standardní i zakázkové požadavky.
Design a konstrukce
Dvoudílný plovoucí kulový ventil má konstrukci s děleným tělem s designem plovoucí koule. Je navržen v souladu sISO 17292, API 608 a API 6Dstandardy. Ventil je k dispozici v konfiguraci s plným vrtáním (FB) nebo s redukovaným vrtáním (RB) s konstrukcí koncového tělesa. Možnosti kapoty zahrnují šroubovanou kapotu nebo prodlouženou kapotu a typy sedadel jsou nabízeny ve variantách s měkkým sedlem nebo s kovovým pevným těsněním. Směr toku může být jednosměrný nebo obousměrný, což poskytuje flexibilitu pro různé požadavky procesu.
Velikost a rozsah tlaku
| Tlaková třída |
Rozsah velikostí (NPS) |
Rozsah velikostí (DN) |
| Třída ANSI 150 LB |
1/2" – 10" |
DN15 – DN250 |
| Třída ANSI 300 LB |
1/2" – 8" |
DN15 – DN200 |
| Třída ANSI 600 LB |
1/2" – 4" |
DN15 – DN100 |
Poznámka:Pro jmenovité hodnoty PN kryt ventilu PN0,6, PN1,6, PN2,0, PN2,5 až do DN250; PN4,0 a PN5,0 do DN200; PN6,3 a PN10,0 až DN100.
Návrhové a zkušební standardy
| Standardní kategorie |
Referenční standard |
|
Design Standard
|
BS EN ISO 17292 (BS 5351) / ASME B16.34 / API 6D |
|
Kontrola a testování
|
API 598 / API 6D |
|
Testování požární bezpečnosti
|
API 607 / API 6FA |
|
Délka od příruby k přírubě
|
ANSI B16.10 – Krátký vzor / Dlouhý vzor |
|
Ukončit připojení
|
Přírubový (ANSI B16.5), tupý svar, nástrčný svar |
Klíčové vlastnosti
-
Požárně bezpečný design– odpovídá API 607 / API 6FA
-
Antistatický design– odvádí statický náboj pro bezpečný provoz
-
Nástavec odolný proti vyfouknutí– zabraňuje vysunutí stonku pod tlakem
-
Servisní střední– zemní plyn, ropa, voda, kyslík a další průmyslové tekutiny
-
Kyselá služba– v souladu s ISO 15156 / NACE MR0175
-
Provoz ventilu– ruční páka, šnekový převod, pneumatický pohon, elektrický pohon
Stavební materiály (BOM)
Tělo a kapota
| Stupeň materiálu |
Popis |
| ASTM A216 GR. WCB / A105N |
Uhlíková ocel |
| ASTM A352 LCB / LCC / A350 LF2 |
Nízkoteplotní uhlíková ocel |
| ASTM A351 GR. CF8 / CF8M |
SS 304 / SS 316 (nerezová ocel) |
| ASTM A351 GR. CF3 / CF3M |
SS 304L / SS 316L (nerezová ocel) |
| ASTM A351 Gr. CF8C |
Nerez |
| ASTM A890 4A / 5A / 6A |
Duplex z nerezové oceli |
Pevná koule
| Stupeň materiálu |
Popis |
| A105N + ENP / A105N + TCC |
Uhlíková ocel s bezproudovým niklováním / povlakem z karbidu wolframu |
| ASTM A182 F304 / F316 |
SS 304 / SS 316 |
| ASTM A182 F304L / F316L |
SS 304L / SS 316L |
| ASTM A182 F347 |
Nerez |
| ASTM A182 F51 / F53 / F55 |
Duplex / Super Duplex Nerezová ocel |
Poznámka pro kovové sedlo Hard-Seal:Povrchové úpravy kuliček zahrnují ENP, HCR, WC a svařování Ni60 / Ni55.
Zastavit
| Stupeň materiálu |
Popis |
| ASTM A182 F6a |
Martenzitická nerezová ocel |
| ASTM A182 F304 / F316 / F304L / F316L |
Nerez |
| 17-4 PH |
Nerezová ocel kalená srážením |
| ASTM A182 F51 / F53 / F55 |
Duplex / Super Duplex Nerezová ocel |
Sedadla, těsnění těla a těsnění ucpávek
| Materiál |
Aplikace |
| PTFE Virgin |
Těsnění sedla / těla / těsnění |
| 25 % PTFE plněný sklem (GFT) |
Těsnění sedla / těla / těsnění |
| PTFE plněný uhlíkem (CFT) |
Těsnění sedla / těla / těsnění |
| PEEK / Delrin |
Těsnění sedla / těla |
| Grafoil (grafitový prsten) |
Těsnění sedla / těla / těsnění |
Aplikace a servis
Dvoudílný plovoucí kulový ventil je vhodný pro širokou škálu průmyslových aplikací, včetně ropných a plynárenských, petrochemických, energetických zařízení, úpravy vody a potrubních systémů. Je k dispozici s přírubovým, tupým nebo hrdlovým svarovým připojením a lze jej ovládat ručně nebo pomocí automatických pohonů. LYV® poskytuje plnou poprodejní podporu a včasné dodání, za podpory svých zkušených inženýrských a výrobních týmů.
Poznámka:Pro vlastní kombinace materiálů, jmenovité tlaky nebo konfigurace pohonů kontaktujte přímo LYV® se specifikacemi vašeho projektu.
