Trojitý excentrický motýlový ventil

Vítejte v nákupu LYV® tři excentrické klapky od nás. Každá žádost od zákazníků je zodpovězena do 24 hodin. Jako profesionální výrobce bychom vám rádi poskytli LYV® tři excentrické klapky. A my vám nabídneme nejlepší poprodejní servis a včasné dodání.

LYV® Úvod do trojitého excentrického škrtícího ventilu

Osa dříku se současně odchyluje od středu disku a středu těla a osa otáčení sedla ventilu a osa kanálu těla ventilu má určitý úhel, známý jako tři excentrické klapky

LYV® Parametr trojitého excentrického škrtícího ventilu (specifikace)

Strukturální forma

Trojnásobná excentricita

Návrhový základ

GB

API

Jízdní režim

Ruční, šnekový převod a šnekový pohon, manuální, elektrický

Designový standard

GB/T 12238

API609, MSS.SP-68

Konstrukční délka

GB/T12221

ASMEB16.10, API609, MSS.SP-68

Spojovací příruba

JB/T79 JB/T82, GN/T9115

ASME B16.5, ASME B16.47

Test a kontrola

JB/T 9092

API 1598

LYV® tři excentrické klapky Vlastnosti a použití

Typický trojitý excentrický motýlkový ventil má kromě dříku a ventilové desky dva excentry, ventilovou desku a těsnicí plochu sedla je nakloněná kulatého tvaru stolu (jedná se o tzv. tři excentry třetího excentru). Když je ventil zavřený, ventilová deska je posunuta dopředu kvůli excentricitě. Ventilová deska a sedlo ventilu nevytvářejí tření v procesu zavírání. ventilová deska je přímo přitlačena na sedlo ventilu, takže životnost ventilu; Kromě toho, protože těsnicí kroužek tohoto ventilu (ať už nainstalovaný na sedle nebo ventilové desce) má určitou elasticitu a mezi výstupkem a pružným kroužkem v elastickém kroužku je malá mezera, může pružný kroužek mírně způsobit přemístění; Když je ventil uzavřen, elastomerový těsnicí kroužek se může automaticky přesunout do polohy, kde je síla působením uzavírací síly nejrovnoměrnější; Ve spojení s malým množstvím deformace elastického kroužku, takže sedlo na těsnicím kroužku rovnoměrná síla, stav těsnění. Je široce používán pro středněteplotní â¤425â metalurgii, elektrickou energii, petrochemický průmysl, zásobování vodou a kanalizaci a komunální výstavbu a další průmyslová potrubí, pro regulaci průtoku a použití tělesa s odpojením zátěže

tři excentrické klapky jako krystalizace nejnovější technologie ventilu, yang všechny druhy ventilů dlouhé, vyhnout se všem druhům krátkých ventilů, bude více a více pozornosti většiny uživatelů a návrhářů. Jeho maximální tlak může dosáhnout 2500 liber, standardní kalibr může dělat 48 palců a pro upnutí, očko, přírubu, kroužek, svařování na tupo, plášť, všechny druhy konstrukční délky mohou odpovídat, ale také kvůli velkému výběru materiálů, vysoká a nízká teplota a různé kyseliny, zásady a další korozivní média mohou také reagovat. Zejména ve velkém průměru, s výhodou nulové netěsnosti, v uzavíracím ventilu neustále nahrazuje hrubé šoupátko a kulový kohout, podobně se svou vynikající regulační funkcí v regulačním ventilu neustále nahrazuje také těžký kulový ventil. Ve skutečnosti se používá v různých důležitých potrubích, jako je řízení procesů při těžbě ropy a zemního plynu, pobřežní plošiny, rafinace ropy, petrochemický průmysl, anorganický chemický průmysl, výroba energie a další významná průmyslová odvětví, včetně Číny.

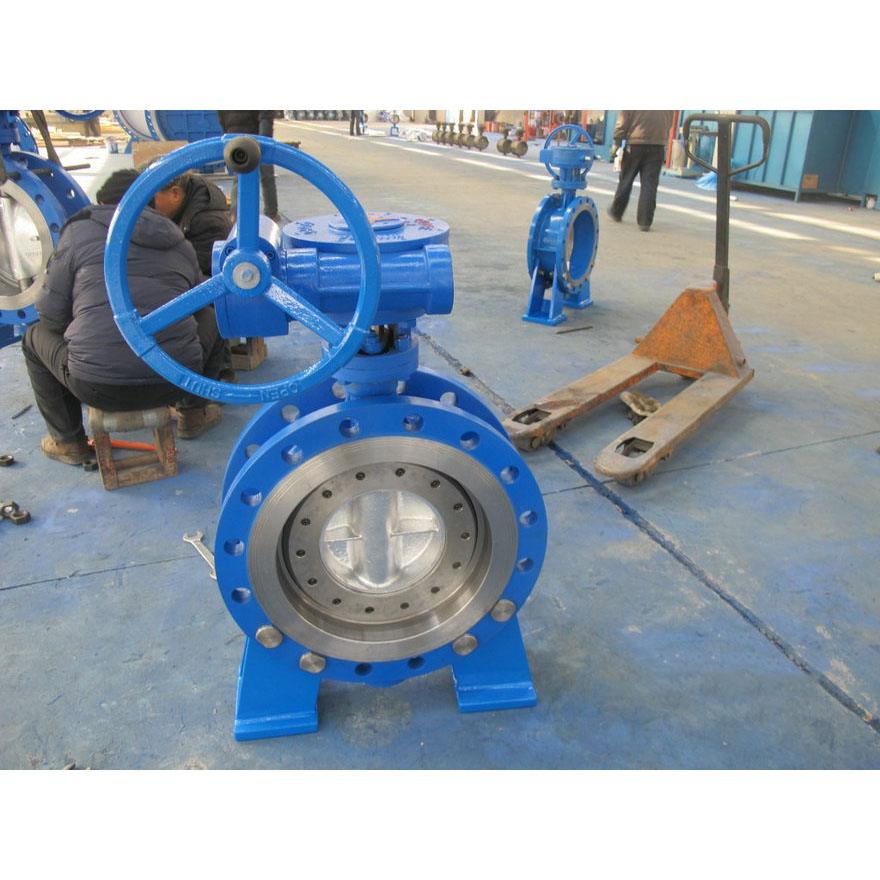

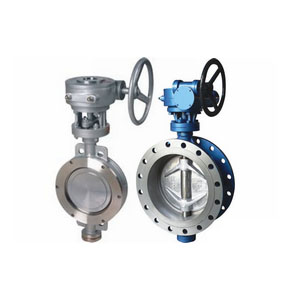

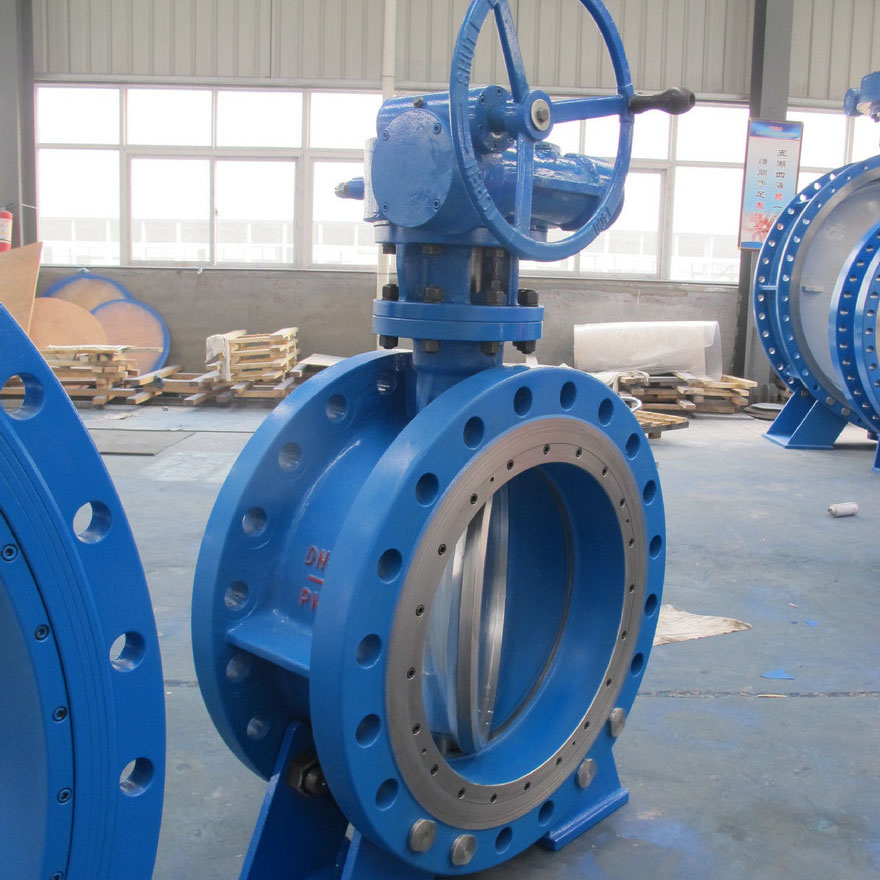

LYV® tři excentrické klapky Podrobnosti
