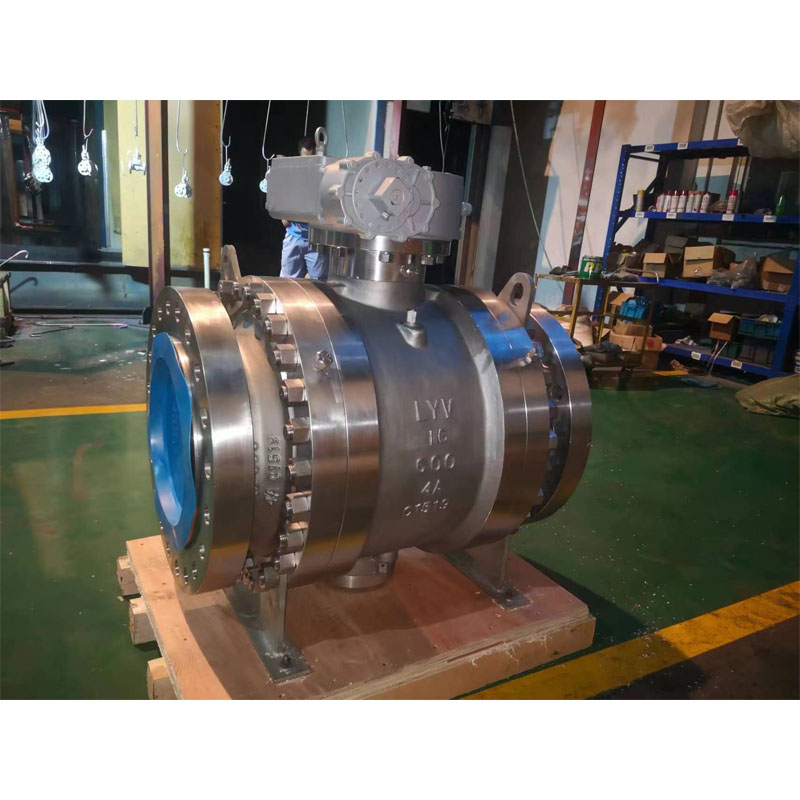

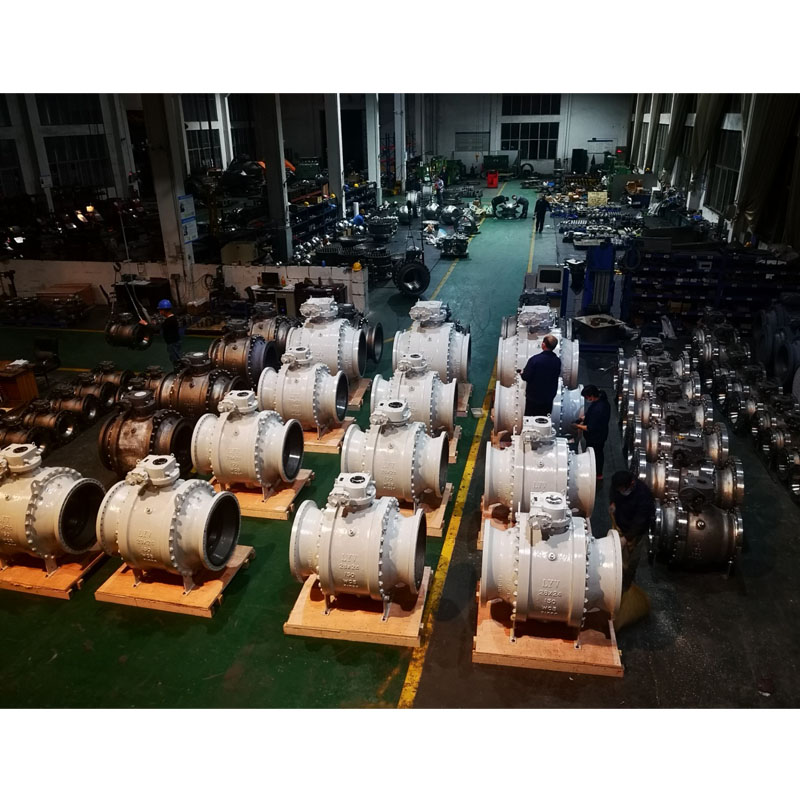

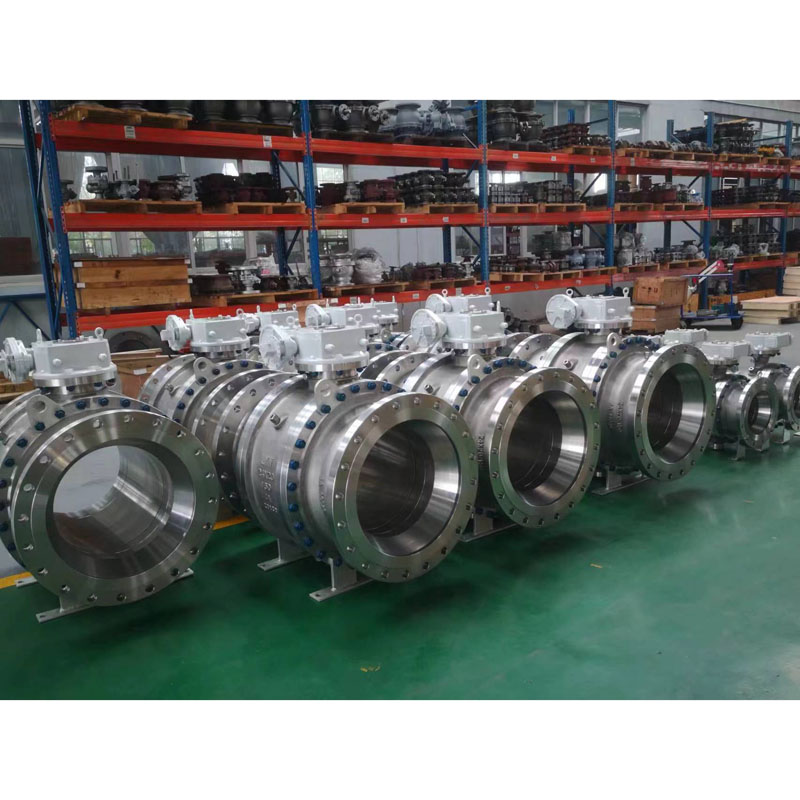

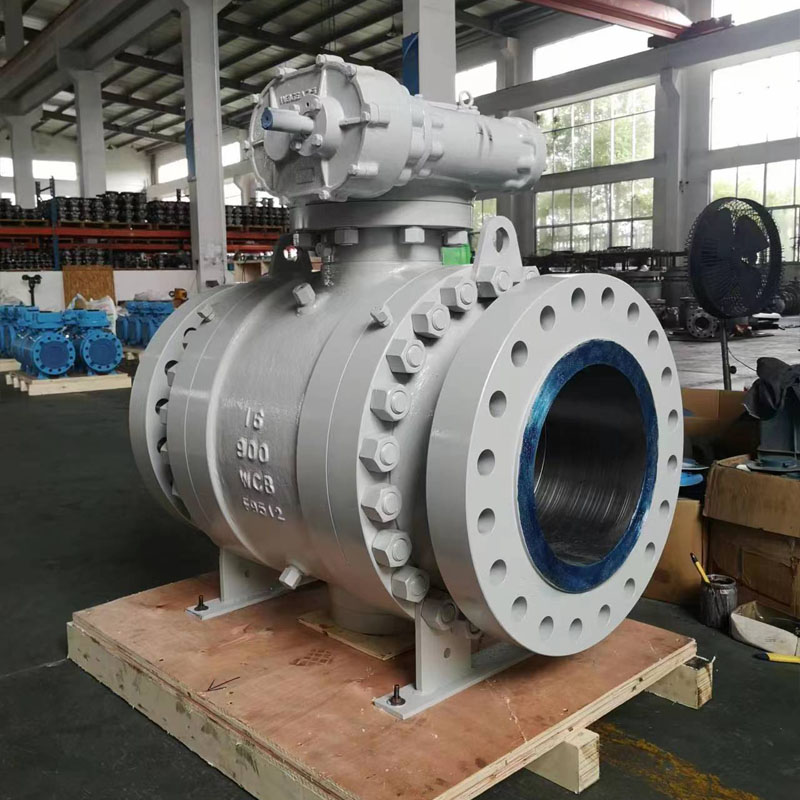

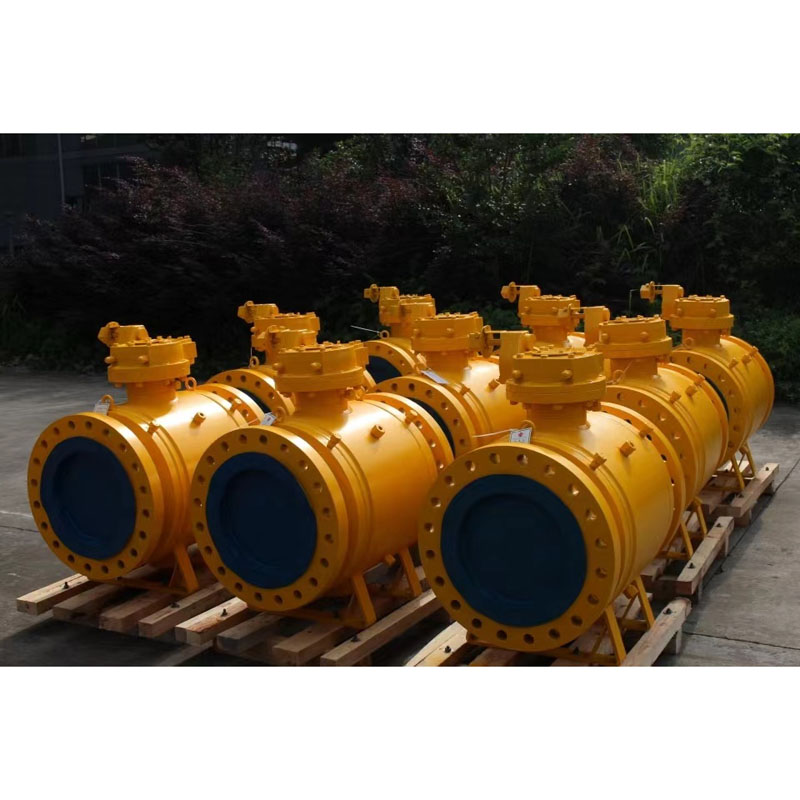

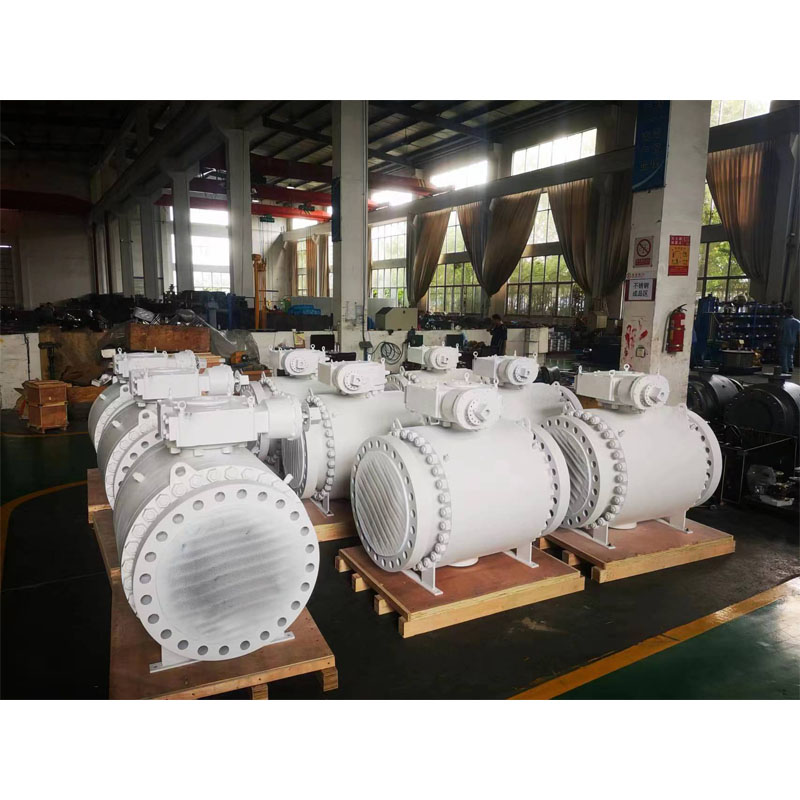

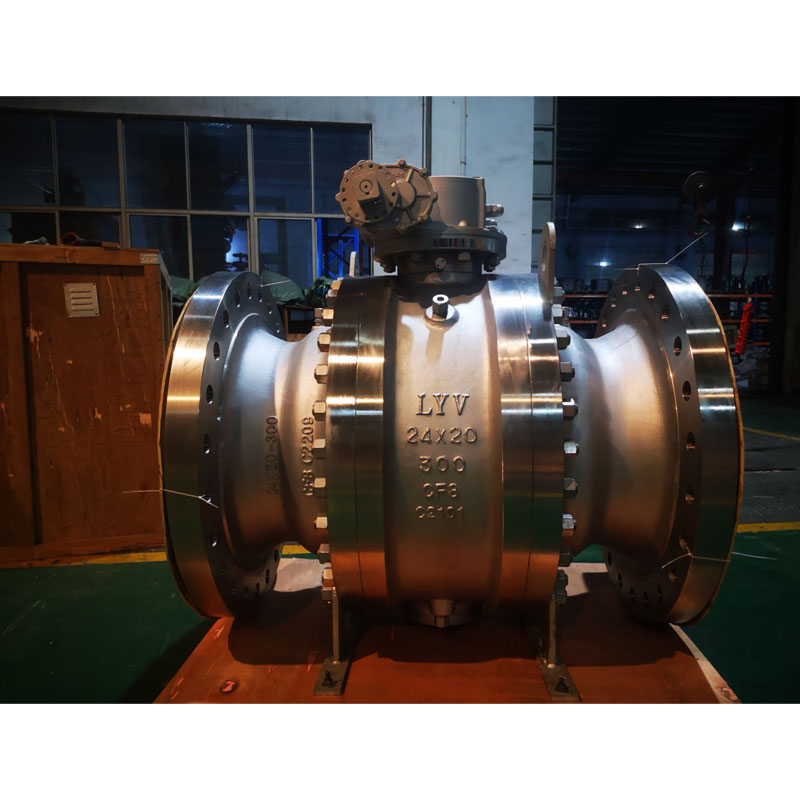

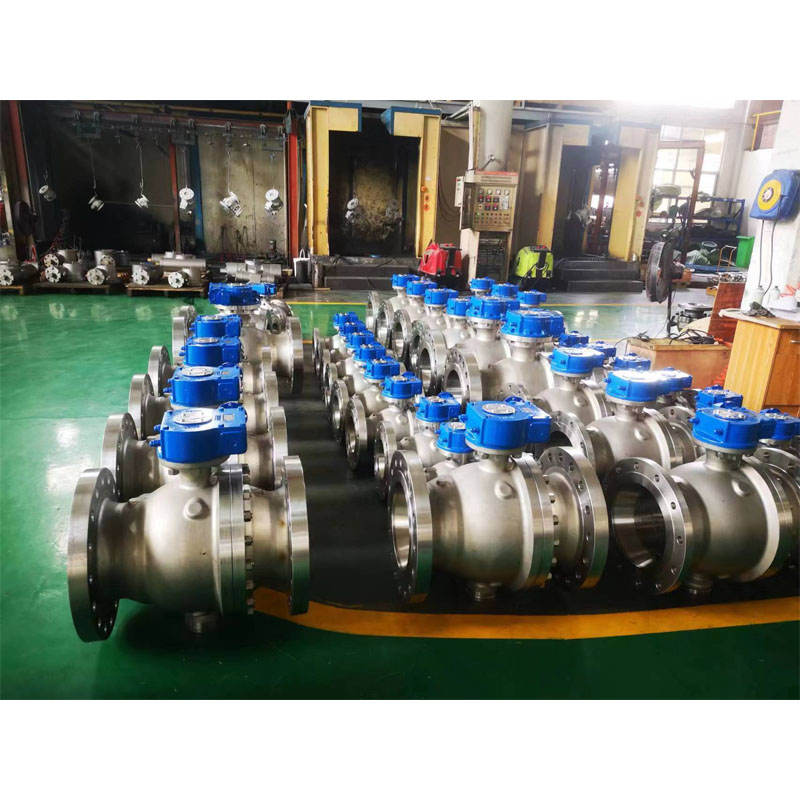

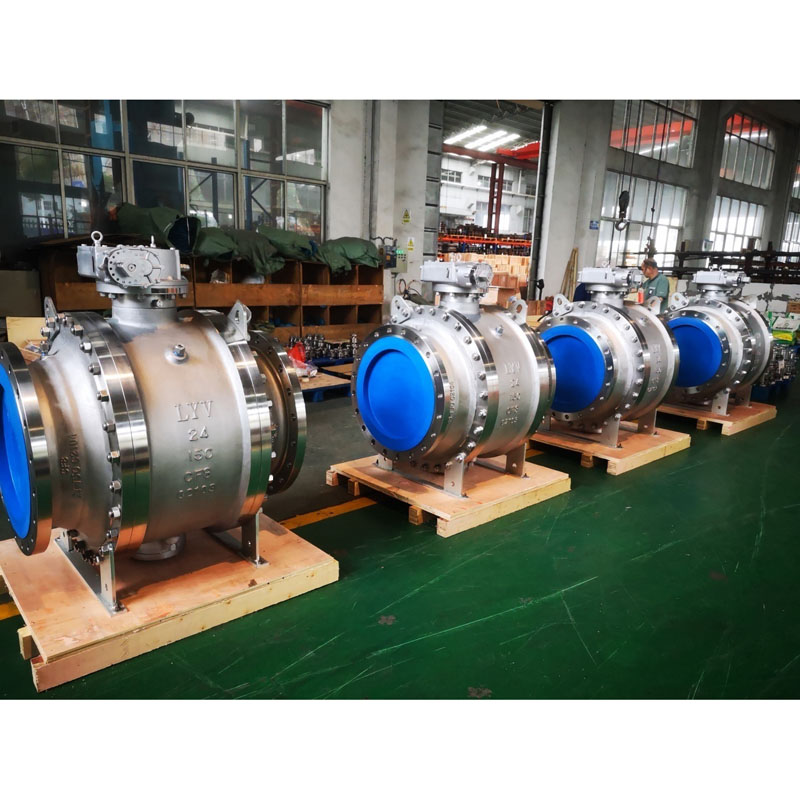

Kulový ventil s bočním vstupem

LYV je výrobcem a dodavatelem kulového ventilu namontovaného na bočním vstupu v Číně se schválením API 6D, ISO 9001 a CE. Kulové kohouty s bočním vstupem jsou kulové kohouty s 2dílným nebo 3dílným tělem pro konstrukci děleného těla.

Design & Testing Mezinárodní standard dvoudílného kulového ventilu

Designová norma: BS EN ISO 17292 (BS 5351) / ASME B 16.34 / API 6D

Inspekční a testovací standard: API 598/ API 6D

Požární testovací standard: API 607/API 6FA

Délka příruby k přírubě: ANSI B 16.10 -Krátký vzor/Dlouhý vzor

Koncové připojení: Přírubový konec podle ANSI B 16.5, konce přivařené na tupo, konce přivařené na tupo.

Velikost výrobce a rozsah tlaku:

NPS 1/2” až 48” (pro ANSI Class 150LB)

NPS 1/2” až 48” (pro ANSI Class 300LB)

NPS 1/2” až 48” (pro ANSI Class 600LB)

NPS 1/2” až 36” (pro ANSI Class 900LB)

NPS 1/2” až 24” (pro ANSI Class 1500LB)

NPS 1/2” až 12” (pro třídu ANSI 2500LB)

nebo

DN15 až DN1200 (pro PN0,6Mpa, 1,6Mpa, PN2,0Mpa, PN2,5Mpa)

DN15 až DN1200 (pro PN4.0Mpa, PN5.0Mpa)

DN15 až DN1200 (pro PN6,3Mpa, PN10,0Mpa)

DN15 až DN900 (pro PN15,0 Mpa)

DN15 až DN600 (pro PN25,0 Mpa)

Vrtání potrubí: Plné vrtání (FB)/ Redukované vrtání (RB)

Konstrukce karoserie: Boční vstup

Typ kapoty/krytu: šroubovaná kapota/prodloužená kapota

Typ sedla: Měkký typ/Kovový typ s pevným těsněním

Směrový tok: Jednosměrný/obousměrný

Servisní médium: zemní plyn, ropa, voda, kyslíkový plyn atd

Služba: SOUR, ISO 15156/ NACE MR0175

Vlastnosti: Protipožární provedení

Antistatický design

Představec odolný proti vyfouknutí

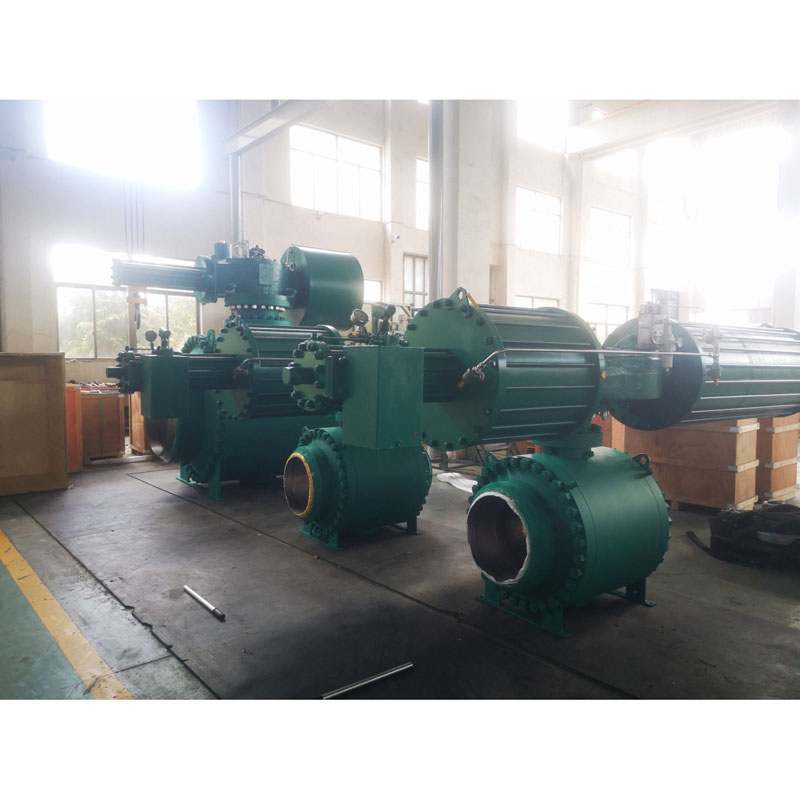

Ovládání ventilu: Ruční páka / šneková převodovka / Ovládání pohonem / Pneumatický pohon / Elektrický pohon

MOC (kusovník – kusovník):

Karoserie a kapota: ASTM A 216 GR. WCB /ASTM A105N (uhlíková ocel)

: ASTM A352 LCB / LCC /ASTM A350 LF2 (nízkoteplotní uhlíková ocel)

: ASTM A 351 GR. CF 8 / CF 8M (SS 304 / SS 316) (nerezová ocel)

:ASTM A 351 GR. CF 3 / CF 3M (SS 304L / SS 316L) (nerezová ocel)

: ASTM A351 Gr. CF8C

: ASTM A890 4A / 5A/ 6A (duplexní nerezová ocel)

Pevná koule: ASTM A105N+ENP/ A105N+TCC

: ASTM A 182 F304 / F316 (SS 304 / SS 316)

: ASTM A 182 F304L / F316L (SS 304L / SS 316L)

: ASTM A 182 F347

: ASTM A182 F51/ F53 /F55

Poznámka: Harseal Metal Seat type Ball Povrchová úprava: ENP, HCR, WC, svařování Ni60/ Ni55

Představec: ASTM A182 F6a

:ASTM A182 F304 / F316 / F304L / F316L

:17/4 PH

: ASTM A182 F51/ F53/ F55

Sedlo koule a těsnění těla: PTFE Virgin / 25% sklem plněný PTFE – GFT / uhlíkem plněný PTFE – CFT

: PEEK / Delrin / Grafoil – Grafitový prsten

Těsnění ucpávky: PTFE Virgin / 25% PTFE plněné sklem – GFT / PTFE plněné uhlíkem – CFT

: Grafoil – Grafitový prsten

Co je kulový ventil namontovaný na čepu?

Kulový ventil namontovaný na čepu je čtvrtletní otočný ventil, který pomáhá zastavit proudící médium v ​​potrubí. Jedinečnou vlastností kulového kohoutu namontovaného na čepu je jeho kotouč v kulatém nebo kulovém tvaru umístěný uprostřed. To se neustále otáčí, aby se zastavil nebo spustil tok.
